Miernik grubości warstwy Mini Test 7400

sonda
minitest-7400[2]
minitest-7400
minitest-7400[1]

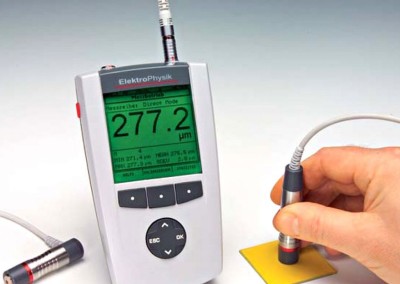

MiniTest 7400 przyrząd do pomiaru grubości warstwy z najwyższej półki. Posiada  dużym wybór wymiennych czujników zewnętrznych. Nowoczesny miernik grubości warstw Minitest 7400 posiada graficzny wyświetlacz, który obrazuje dane statystyczne w przystępny sposób. Miernik posiada także szereg  rozbudowanych funkcji statystycznych oraz pamięć mieszcząca 250 000 wartości mierzonych w 500 grupach  mierzonych danych.

Miernik MiniTest 7400 SIDP służy do pomiaru niemagnetycznych i izolacyjnych powłok zarówno na podłożach ferromagnetycznych, jak i nieferromagnetycznych. urządzenie jest oparte na nowoczesnej technologii SIDSP® (Sensor Integrated Digital Signal Processing).  Niepodważalną zaletą tego wysokowyspecjalizowanego instrumentu pomiarowego  jest  niezwykła dokładność i powtarzalność pomiarów. To prawdziwy mercedes w swojej klasie!



Zastosowanie – nieniszczące pomiary:



  • Warstw niemagnetycznych takich jak lakier, emalia, chrom i cynk na ferromagnetycznych tworzywach podstawowych (np. stal)
  • Warstw izolujących takich jak lakier i aluminium eloksalowane na metalach nieżelaznych (np. aluminium)



Pomiar można wykonać metodami:



  • Magnetyczno-indukcyjna (czujniki F) (DIN EN ISO 2808, metoda 7C)
  • Prąd wirowy (czujniki N) (DIN EN ISO 2808, metoda 7D)

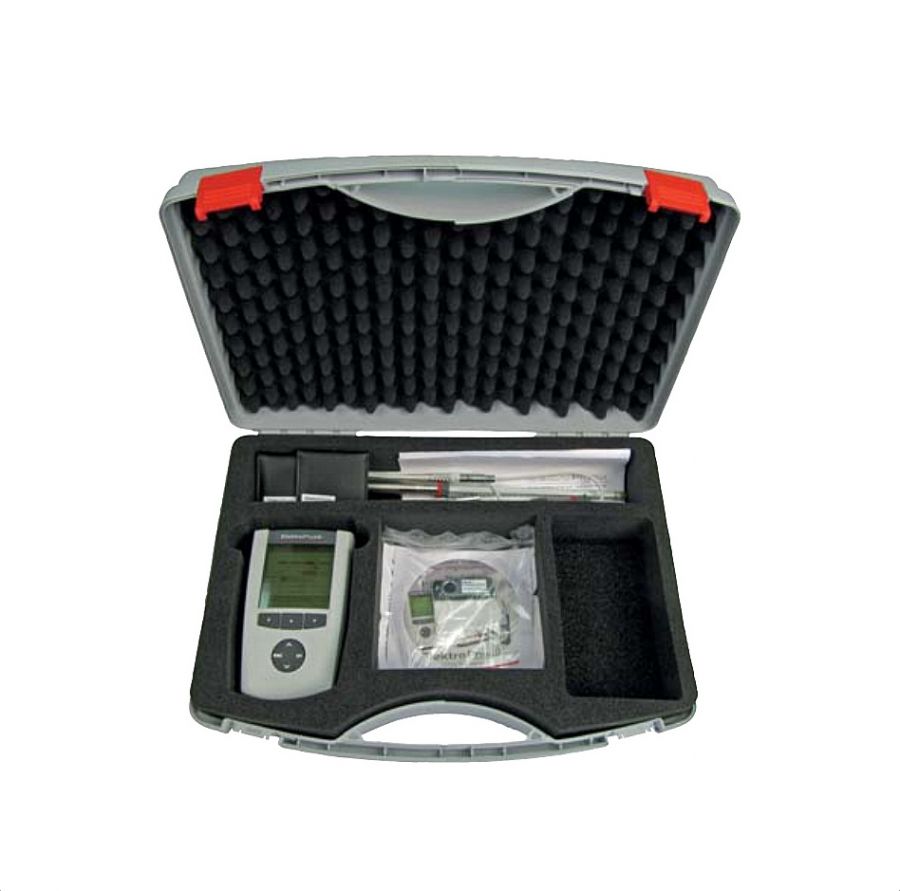

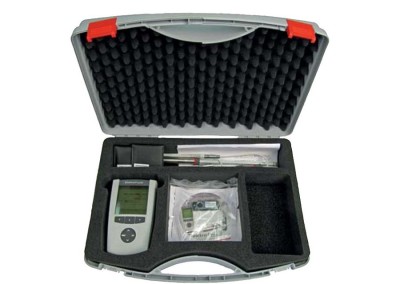

Skład zestawu Mini Test 7400:



  • Przyrząd MiniTest 7400
  • Oprogramowanie MSoft 7 Professional
  • Instrukcja obsługi w języku niemieckim / angielskim / francuskim / hiszpańskim
  • Krótka instrukcja obsługi
  • 4 baterie AA, typ LR06
  • Walizka transportowa z tworzywa sztucznego



Charakterystyka miernika:



  • Precyzyjny pomiar grubości warstw do 100 mm
  • Zwiększona dokładność oraz odtwarzalność dzięki wbudowanemu z czujnikiem cyfrowemu przetwarzaniu sygnałów (SIDSP®)
  • Sonda uniwersalna z automatycznym rozpoznaniem podłoża do szybkiego pomiaru na stali oraz metalach nieżelaznych
  • Odporne na zużycie sondy z niemal nieograniczonym okresem użytkowania
  • Optymalna kompensacja temperatury
  • Wysoce dokładna charakterystyka z maks. 50 punktami podparcia charakterystyki przy kalibracji w fabryce
  • Obsługa w 4 językach

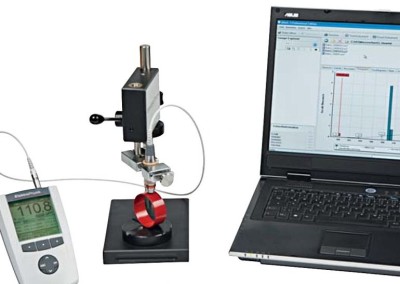

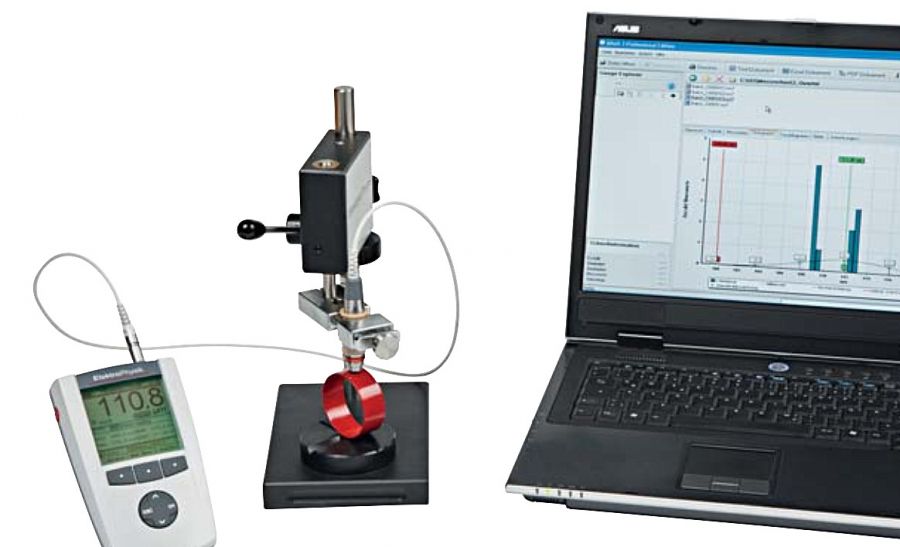

  • Transmisji danych w zakresie podczerwieni (IrDA) do komputera osobistego lub drukarki



Dostepne sondy dla miernika:



Sensor     Sensor HD     Zakres pomiaru(mm) Dokładność Powtarzalność
F 0.5 F 05 HD 0 – 0.5 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
F 1.5 F 1.5 HD 0 – 1.5 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
F 1.5-90 0 – 1.5 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
F2 HD 0 – 2    +/- (1.5 μm + 0.75 %) +/- (0.8 μm +0.5 %)
F 5 F5 HD 0 – 5 +/- (1.5 μm + 0.75 %) +/- (0.8 μm +0.5 %)
F 15 0 – 15 +/- (5 μm + 0.75 %) +/- (2.5 μm +0.5 %)
F 35 0 – 35 +/- (20 μm + 0.75 %) +/- (10 μm +0.5 %)
N 0.2 N 0.2HD 0 – 0.2 +/- (1 μm + 0.75 %)      +/- (0.5 μm +0.5 %)
N 0.7 N 0.7 HD 0 – 0.7 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
  N 0.7-90 0 – 0.7 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
N 2.5 N 2.5 HD 0 – 2.5 +/- (1.5 μm + 0.75 %) +/- (0.8 μm +0.5 %)
N 7 0 – 7 +/- (5 μm + 0.75 %) +/- (2.5 μm +0.5 %)
FN 1.5 FN 1.5 HD F 0 – 1.5
N 0 – 0.7		 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
FN 1.5-90 F 0 – 1.5
N 0 – 0.7		 +/- (1 μm + 0.75 %) +/- (0.5 μm +0.5 %)
FN 5 FN 5 HD F 0 – 5
N 0 – 2.5		 +/- (1.5 μm + 0.75 %) +/- (0.8 μm +0.5 %)



Nowości:

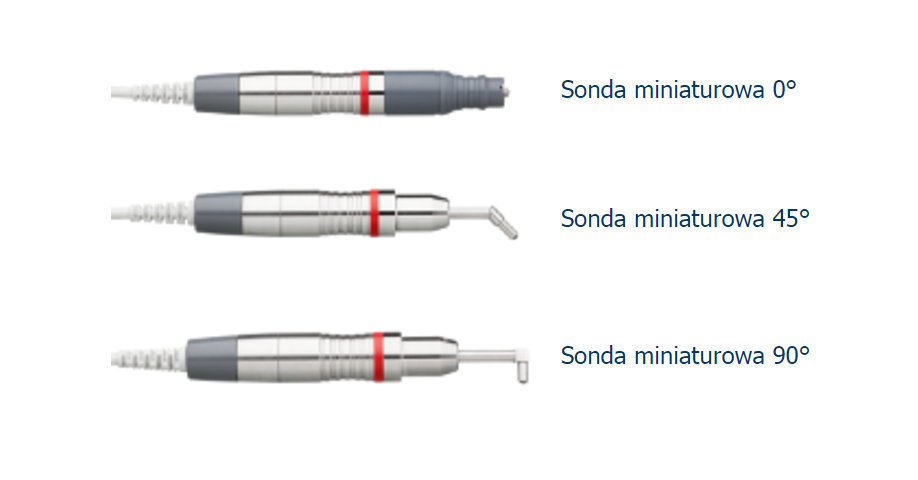

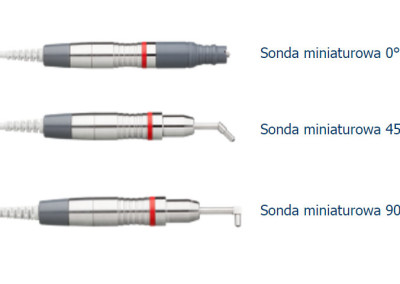

Sonda miniaturowa 0°

           średnica obszaru pomiarowego: 3mm

 Prosty 0°          F 0-0.5          +/- (0.5 µm + 0.75%)
Sonda miniaturowa 45°

średnica obszaru pomiarowego: 3mm

 45° F 0-0.5 +/- (0.5 µm + 0.75%)
Sonda miniaturowa 90°

średnica obszaru pomiarowego: 3mm

 90° F 0-0.5 +/- (0.5 µm + 0.75%)
